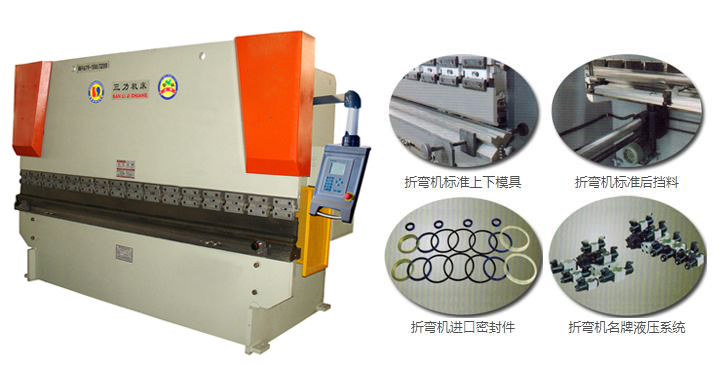

WF67K液壓雙缸數控折彎機
Send Email
性能特點：
主機配置折彎機專用數控系統。
多工步編程功能，能實現多步程序自動運行、連續定位，實現后擋料及滑塊位置自動精確調節。
整機鋼板焊接，采用振動時效消除內應力。機器強度高，剛性好
液壓雙油缸上傳動，機械擋塊，扭軸同步，運行平穩可靠精度高
折彎計數功能，實時顯示加工數量，斷電記憶后擋料滑塊位置、程序及參數。
后擋料可采用進口滾珠絲桿和直線導軌，確保了后擋料的定位精度，機器加工精度更高。
上模配有撓度補償裝置。
后檔料、滑塊行程控制均由電腦自動控制。
后檔料采用滾珠絲桿。
實現電動后檔料的自動定位，控制精度0.1以下
實現電動死檔塊的自動定位，控制精度0.01以下
單向定位，消徐絲桿傳動間隙。
擋料自動退讓，避免后檔料與工件的干涉
快速位置示教
機床左右及后面設有安全裝制、電器柜設有開門斷電及前后設有緊急開關裝制、帶有防護罩腳踏開關、以保證工作時操作安全。
WF67K液壓雙缸數控折彎機主要技術參數
規格型號 | 公稱 | 工作臺 | 立柱 | 喉口 | 滑塊與工作臺 | 滑塊 | 電機 | 外形尺寸 | 機床 |
63/2500 | 630 | 2500 | 1880 | 250 | 320 | 100 | 5.5 | 2600×1600×2300 | 5000 |
63/3200 | 630 | 3200 | 2700 | 250 | 320 | 100 | 5.5 | 3300×1600×2300 | 6000 |
80/3200 | 800 | 3200 | 2600 | 320 | 380 | 120 | 7.5 | 3300×1700×2300 | 6800 |
80/4000 | 800 | 4000 | 3100 | 320 | 380 | 120 | 7.5 | 4100×1700×2300 | 7600 |
100/3200 | 1000 | 3200 | 2580 | 320 | 450 | 150 | 7.5 | 3300×1800×2400 | 7600 |
100/4000 | 1000 | 4000 | 3100 | 320 | 450 | 150 | 7.5 | 4100×1800×2400 | 8000 |
125/3200 | 1250 | 3200 | 2600 | 320 | 400 | 150 | 7.5 | 3260×1800×2500 | 8600 |
125/4000 | 1250 | 4000 | 3300 | 320 | 400 | 150 | 7.5 | 4060×1800×2500 | 9000 |
160/3200 | 1600 | 3200 | 2580 | 320 | 450 | 200 | 11 | 3300×2000×2600 | 11400 |
160/4000 | 1600 | 4000 | 3200 | 320 | 450 | 200 | 11 | 4000×2000×2600 | 13000 |
160/5000 | 1600 | 5000 | 4100 | 320 | 450 | 200 | 11 | 5100×2000×2500 | 14000 |
160/6000 | 1600 | 6000 | 4820 | 320 | 450 | 200 | 11 | 6100×2000×3200 | 18000 |
200/3200 | 2000 | 3200 | 2800 | 320 | 465 | 200 | 11 | 3300×2100×2800 | 13000 |
200/4000 | 2000 | 4000 | 3200 | 320 | 465 | 200 | 11 | 4100×2100×2900 | 15000 |
200/5000 | 2000 | 5000 | 4100 | 320 | 465 | 200 | 11 | 5100×2100×3000 | 19000 |
200/6000 | 2000 | 6000 | 5100 | 320 | 465 | 200 | 13 | 6100×2500×3000 | 23000 |
200/7000 | 2000 | 7000 | 6100 | 320 | 465 | 200 | 15 | 7100×2500×3000 | 29000 |
250/4000 | 2500 | 4000 | 3100 | 350 | 460 | 250 | 18.5 | 4100×2200×3500 | 20000 |
250/5000 | 2500 | 5000 | 4000 | 350 | 560 | 250 | 18.5 | 5100×2200×3500 | 23000 |
250/6000 | 2500 | 6000 | 5000 | 350 | 560 | 250 | 18.5 | 6100×2200×3500 | 27000 |
300/5000 | 3000 | 5000 | 4100 | 400 | 600 | 250 | 22 | 5100×2600×3500 | 27000 |
300/6000 | 3000 | 6000 | 5000 | 400 | 600 | 250 | 22 | 6100×2600×4200 | 30000 |
300/7000 | 3000 | 7000 | 5620 | 400 | 600 | 250 | 22 | 7100×2600×4400 | 35000 |
320/4000 | 3200 | 4000 | 3300 | 400 | 560 | 250 | 22 | 4060×2570×3760 | 23000 |
320/5000 | 3200 | 5000 | 4300 | 400 | 560 | 250 | 22 | 5060×2570×3760 | 27000 |
320/6000 | 3200 | 6000 | 5300 | 400 | 560 | 250 | 22 | 6060×2570×3760 | 31000 |
320/7000 | 3200 | 7000 | 5620 | 400 | 600 | 250 | 22 | 7100×2600×4400 | 38000 |
350/6000 | 3500 | 6000 | 5100 | 450 | 680 | 250 | 30 | 6100×2600×4200 | 33000 |
350/7000 | 3500 | 7000 | 5620 | 450 | 680 | 250 | 30 | 7060×2600×4500 | 40000 |
400/3200 | 4000 | 3200 | 2600 | 350 | 550 | 300 | 30 | 3300×2700×4000 | 27000 |
400/4000 | 4000 | 4000 | 3100 | 400 | 620 | 350 | 30 | 4100×2700×4100 | 31000 |
400/5000 | 4000 | 5000 | 4000 | 400 | 620 | 350 | 30 | 5100×2700×4200 | 35000 |
400/6000 | 4000 | 6000 | 4820 | 400 | 620 | 320 | 30 | 6100×2750×4200 | 39000 |
400/6500 | 4000 | 6500 | 5100 | 400 | 620 | 320 | 30 | 6500×2750×4300 | 44000 |
500/4000 | 5000 | 4000 | 3100 | 400 | 630 | 320 | 37 | 4090×2965×3920 | 33000 |
500/5000 | 5000 | 5000 | 4100 | 400 | 630 | 320 | 37 | 5100×2965×4400 | 48000 |
500/6000 | 5000 | 6000 | 4820 | 400 | 630 | 320 | 37 | 6100×3000×4700 | 53000 |
500/7000 | 5000 | 7000 | 5620 | 400 | 630 | 320 | 37 | 7100×3000×4900 | 62000 |
600/6000 | 6000 | 6000 | 4820 | 400 | 630 | 320 | 37 | 6050×3000×4900 | 66000 |
630/5000 | 6300 | 5000 | 4100 | 400 | 710 | 320 | 45 | 5050×3000×4900 | 68000 |
630/6000 | 6300 | 6000 | 5100 | 400 | 710 | 320 | 45 | 6050×3000×4900 | 75000 |
630/7000 | 6300 | 7000 | 6100 | 400 | 710 | 320 | 45 | 7050×3000×4900 | 82000 |
