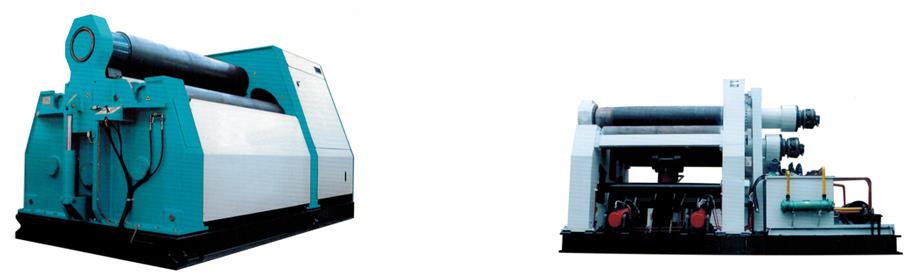

W12四輥卷板機
Send Email
性能特點：
w12（nc,cnc）系列數控四輥卷板機，能將金屬板料一次上料不需要調頭即可完成板料端部預彎和卷制成形。且在各種卷板機中剩余直邊最小。該系列卷板機，上輥和上輥均為主動輥，由液壓馬達驅動，側輥為從動輥，靠鋼板和各輥間的摩擦力帶動旋轉。上輥位置固定，下輥和側輥均在其兩端的并聯油缸驅動下升降運動。上輥卸料倒頭體的翻倒和復位由油缸驅動，為提高下輥剛度，在下輥的中央安裝有支承輥，其升降由油缸驅動。
該系列卷板機有以下顯著特點：
工作輥軸承采用軋機用調心輥?zhàn)虞S承，摩擦阻力小，動力損失少，使用壽命長，能耗低。
下輥和側輥兩端的同步升降、卷錐傾斜量的控制及調平均由數控系統自動控制，控制精度高。
數控系統國內領先。具有屏幕顯示、卷制計算、程序控制、工藝參數存儲、軟件保護與故障報警等功能。
W12四輥卷板機 主要技術參數
規格型號 | 最大預彎厚度 | 最大卷板寬度 | 最大卷板寬度 | 板材屈 | 卷板 | 上輥 | 下輥 | 側輥 | 液壓電機功率 |
TYPE | (mm) | (mm) | (mm) | (mpa) | (m/min) | (mm) | (mm) | (mm) | (KW) |
6×2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
6×2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
8×2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
8×2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
12×2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
12×2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
16×2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
16×2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
16×3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
20×2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
20×2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 380 | 30 |
25×2000 | 16 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
25×2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
30×2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
30×2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
30×3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
40×2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
40×3000 | 36 | 40 | 3000 | 265 | 4 | 650 | 580 | 480 | 55 |
50×2500 | 40 | 50 | 2500 | 265 | 4 | 650 | 620 | 500 | 55 |
50×3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
60×3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
70×3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
80×3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
90×3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
100×3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
