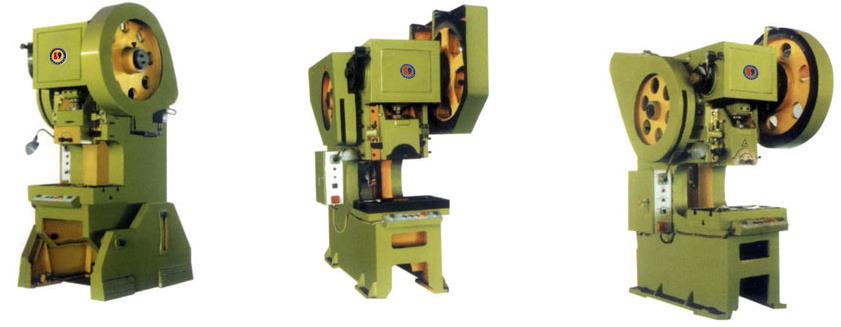

J23開式可傾壓力機
Send Email
結構與特點
J23-系列壓力機是我公司具有悠久歷史的傳統型產品，產品穩定耐用，機身可傾斜方便落料，機床操作、維修簡單，適用于沖孔、落料、彎曲、淺拉伸等多種工藝。
性能特點：
1. 機身為鑄件結構，采用人工時效處理，變形較小，機身可傾斜。
2.采用轉鍵式剛性離合器，結構簡單，不需氣源，性能可靠，動作靈敏。
3.曲軸橫放，結構緊湊，布局合理，傳動平穩。
4.滑塊采用V型導軌導向，運行精度較高；導軌面經淬火處理，硬度高，提高精度與使用壽命。
5.采用壓塌式保險塊，動作可靠，確保壓力機安全生產；結構簡單便于維修。
6.滑塊裝模高度可以調節，使用方便。
J23開式可傾壓力機技術參數
型號 | 6.3 | 10 | 16 | 20 | 25 | 35 | 40 | 63 | 80 | 100 | 單位 | |
公稱力 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 630 | 800 | 1000 | KN | |
滑塊行程 | 35 | 60 | 70 | 90 | 90 | 100 | 100 | 120 | 120 | 130 | mm | |
行程次數 | 170 | 145 | 120 | 90 | 100 | 53 | 55 | 50 | 50 | 45 | s.m.p | |
最大封閉高度 | 150 | 180 | 220 | 250 | 250 | 205 | 300 | 360 | 360 | 400 | mm | |
封閉高度調節量 | 30 | 50 | 60 | 70 | 70 | 100 | 80 | 90 | 90 | 100 | mm | |
喉口深度 | 110 | 130 | 160 | 175 | 190 | 205 | 240 | 260 | 260 | 320 | mm | |
立柱間距離 | 145 | 185 | 220 | 240 | 260 | 295 | 300 | 350 | 350 | 450 | mm | |
工作臺尺寸 | 左右 | 310 | 360 | 450 | 500 | 560 | 610 | 700 | 710 | 720 | 900 | mm |
前后 | 200 | 240 | 300 | 330 | 360 | 380 | 460 | 480 | 500 | 600 | mm | |
工作臺厚度 | 35 | 50 | 60 | 70 | 70 | 70 | 80 | 90 | 90 | 110 | mm | |
滑塊底面尺寸 | 左右 | 140 | 170 | 200 | 220 | 250 | 255 | 320 | 320 | 320 | 390 | mm |
前后 | 120 | 150 | 180 | 200 | 210 | 210 | 270 | 280 | 280 | 340 | mm | |
模柄孔尺寸 | 直徑 | Φ30 | Φ30 | Φ40 | Φ40 | Φ40 | Φ40 | Φ50 | Φ50 | Φ50 | Φ50 | mm |
深度 | 55 | 55 | 60 | 60 | 60 | 60 | 70 | 80 | 80 | 80 | mm | |
電機功率 | 0.75 | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | KW | |
外形尺寸 | 前后 | 78 | 87 | 114 | 120 | 135 | 148 | 150 | 181 | 188 | 220 | cm |
左右 | 55 | 64 | 90.5 | 88 | 95 | 105.2 | 118 | 140 | 148 | 150 | cm | |
高度 | 150 | 166 | 189 | 200 | 213 | 214.5 | 230 | 275 | 282 | 318 | cm | |
重量 | 400 | 770 | 1070 | 1400 | 1600 | 2500 | 3500 | 5000 | 6000 | 9000 | kg | |
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權
