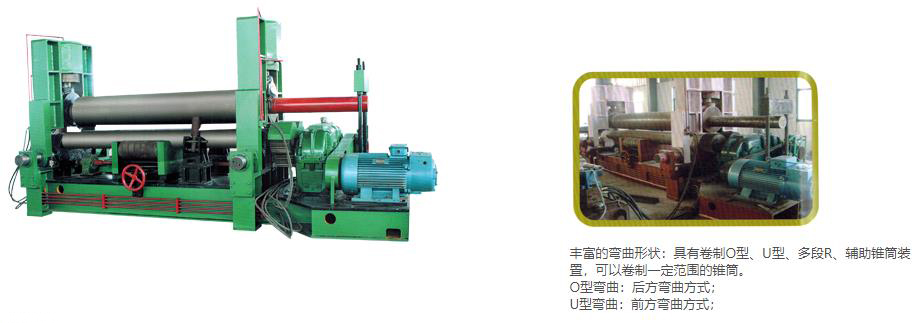

W11S上輥萬能式三輥卷板機
Send Email
性能特點：
上輥既可以垂直移動，也可以水平移動，同時具備預彎及卷圓雙重功能。
上輥呈鼓形狀，下輥增設托輥，通過調節托輥，可以卷制從薄板到厚板這一個廣泛范圍內的高精度產品實現NC控制。一人操縱，簡單可靠，效率大幅提高。
增設卷錐筒裝置，實現大錐度的零件卷制。
上輥垂直及水平位移采用數字顯示，位移量設定，醒目直觀。
W11S上輥萬能式三輥卷板機 主要技術參數
規格型號 | 最大卷板厚度 | 最大預彎厚度 | 最大卷板寬度 | 上輥 | 滿載最小直徑 | 上輥 | 下輥 | 兩下輥中心距 | 電機功率（KW） | ||
輥旋轉 | 液壓 | 下輥 | |||||||||
6×2000 | 6 | 4.5 | 2000 | 25 | 380 | 205 | 125 | 160 | 3 | 2.2 | 1.1 |
8×2000 | 8 | 6 | 2000 | 35 | 450 | 220 | 135 | 180 | 4 | 2.2 | 1.1 |
8×2500 | 8 | 6 | 2500 | 37 | 500 | 240 | 135 | 180 | 5.5 | 4 | 2.2 |
12×2000 | 12 | 9 | 2000 | 65 | 500 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
12×2500 | 12 | 9 | 2500 | 75 | 650 | 300 | 160 | 270 | 11 | 5.5 | 2.2 |
12×3000 | 12 | 9 | 3000 | 100 | 750 | 320 | 180 | 300 | 15 | 5.5 | 2.2 |
16×2000 | 16 | 12 | 2000 | 75 | 650 | 300 | 160 | 270 | 11 | 5.5 | 2.2 |
16×2500 | 16 | 12 | 2500 | 100 | 750 | 320 | 180 | 300 | 15 | 5.5 | 2.2 |
16×3200 | 16 | 12 | 3200 | 130 | 850 | 380 | 200 | 330 | 22 | 7.5 | 4 |
20×2000 | 20 | 16 | 2000 | 100 | 750 | 320 | 180 | 300 | 15 | 5.5 | 2.2 |
20×2500 | 20 | 16 | 2500 | 130 | 850 | 380 | 220 | 360 | 22 | 7.5 | 4 |
20×3000 | 20 | 16 | 3000 | 190 | 950 | 410 | 230 | 380 | 30 | 7.5 | 4 |
25×2000 | 25 | 20 | 2000 | 130 | 850 | 380 | 220 | 360 | 22 | 7.5 | 4 |
25×2500 | 25 | 20 | 2500 | 190 | 950 | 410 | 230 | 380 | 30 | 7.5 | 4 |
25×3200 | 25 | 20 | 3200 | 240 | 1100 | 460 | 260 | 420 | 37 | 11 | 4 |
30×2000 | 30 | 25 | 2000 | 190 | 950 | 410 | 230 | 380 | 30 | 7.5 | 4 |
30×2500 | 30 | 25 | 2500 | 270 | 1100 | 460 | 260 | 420 | 37 | 11 | 4 |
30×3200 | 30 | 25 | 3200 | 320 | 1400 | 510 | 260 | 460 | 45 | 15 | 4 |
30×4000 | 30 | 25 | 4000 | 450 | 1600 | 590 | 280 | 500 | 45 | 15 | 5.5 |
40×2000 | 40 | 32 | 2000 | 270 | 1200 | 480 | 260 | 420 | 37 | 11 | 4 |
40×2500 | 40 | 32 | 2500 | 320 | 1400 | 520 | 290 | 500 | 55 | 15 | 4 |
40×3200 | 40 | 32 | 3200 | 450 | 1600 | 560 | 290 | 500 | 55 | 15 | 5.5 |
40×4000 | 40 | 32 | 4000 | 550 | 2000 | 660 | 360 | 650 | 75 | 22 | 7.5 |
52×2500 | 52 | 40 | 2500 | 450 | 1800 | 610 | 320 | 580 | 55 | 15 | 5.5 |
52×3200 | 52 | 40 | 3200 | 610 | 2000 | 650 | 380 | 700 | 75 | 22 | 11 |
50×4000 | 50 | 40 | 4000 | 690 | 2000 | 780 | 420 | 800 | 90 | 22 | 11 |
50×5000 | 50 | 40 | 5000 | 800 | 2100 | 850 | 460 | 880 | 90 | 37 | 15 |
60×2500 | 60 | 50 | 2500 | 610 | 2000 | 650 | 380 | 700 | 75 | 30 | 15 |
60×3200 | 60 | 50 | 3200 | 690 | 2000 | 710 | 420 | 780 | 90 | 30 | 15 |
60×4000 | 60 | 50 | 4000 | 800 | 2100 | 840 | 480 | 920 | 110 | 37 | 15 |
60×5000 | 60 | 50 | 5000 | 1050 | 2500 | 940 | 520 | 1000 | 110 | 37 | 22 |
70×3200 | 70 | 60 | 3200 | 1050 | 2000 | 840 | 480 | 920 | 110 | 37 | 15 |
80×4000 | 80 | 70 | 4000 | 1350 | 2500 | 900 | 560 | 1080 | 132 | 45 | 22 |
100×4000 | 100 | 90 | 4000 | 1600 | 3000 | 960 | 600 | 1120 | 160 | 45 | 22 |
