性能特點：

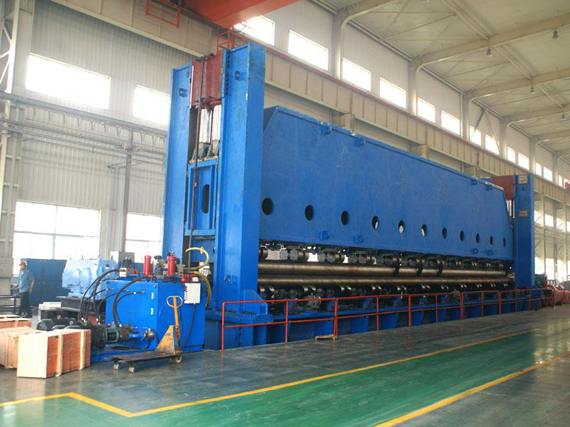

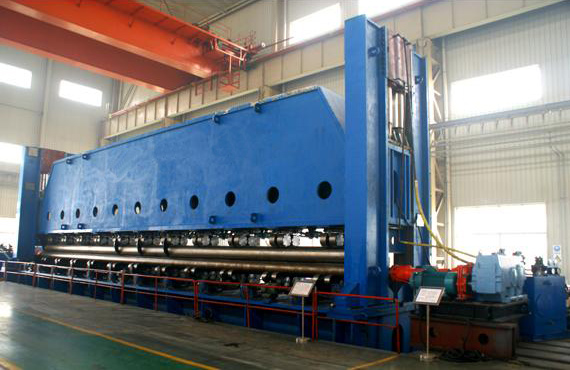

　　W11S系列船用液壓上輥萬能式三輥卷板機是本公司自主開發設計制造的大型卷板機，具有預彎功能，上輥垂直升降、水平移動采用液壓傳，結構簡單，加工、安裝方便，機架與大梁、 設備主體結構是由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動裝置、翻倒裝置、左右側機架和底盤組成。 上輥裝置：要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。兩主油缸提供卷制板材所需加壓力。 下輥及水平移動裝置：下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。下輥主傳動提供動力，通過主傳動輸出齒輪、下輥輸入齒輪、開式傳動扭矩至下輥。水平移動裝置由水平移動電機、蝸輪蝸桿箱、蝸輪蝸桿等組成。水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥的水平移動，實現板材的非對稱卷制。 托輥裝置：托輥裝置由絲母絲桿機構、斜楔機構、托輥等組成。托輥可以上下調節，根據卷制板材規格的負荷大小，進行上下調節。

　　主傳動裝置：主傳動裝置由主電機、三角皮帶、圓柱齒輪減速箱、電液推桿制動器等組成。主傳動可以正反轉，為板材的卷制提供動力。 翻倒裝置：翻倒裝置由滑枕、翻倒油缸等組成。翻倒裝置的翻倒，為制品取出成為可能 。固定、翻倒側機架、底盤：固定、翻倒側機架、底盤為鋼板焊接件，焊后退火去除應力、噴丸處理。

　　W11S(船用)卷板機主要技術參數
